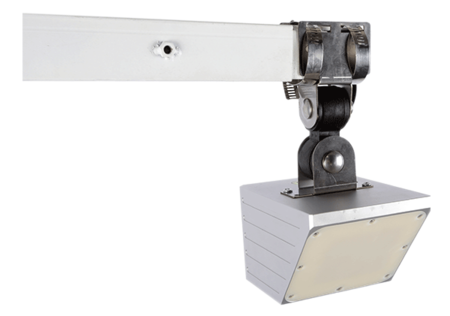

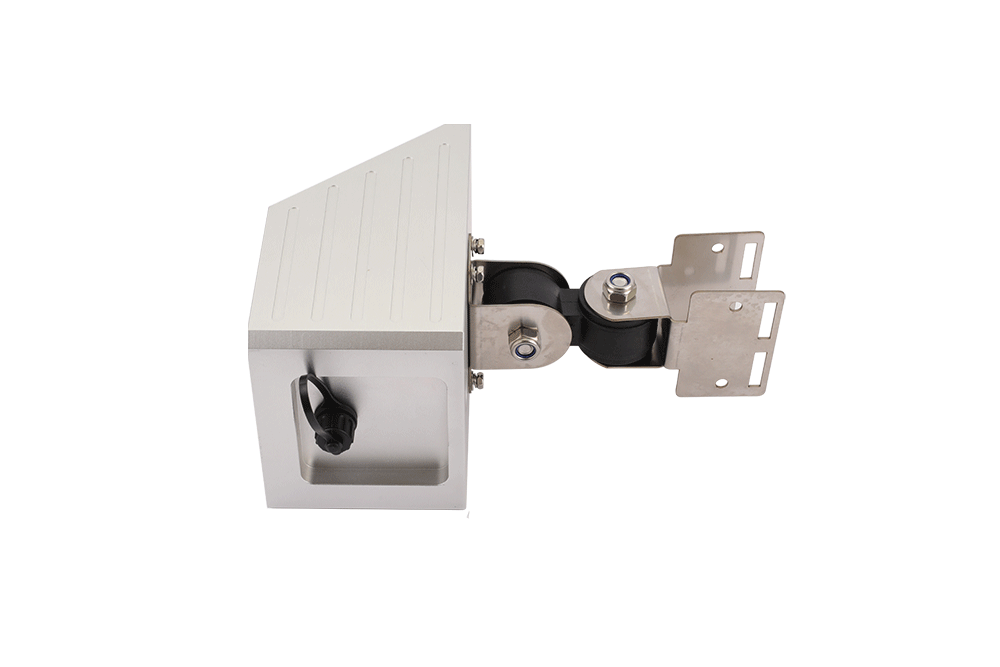

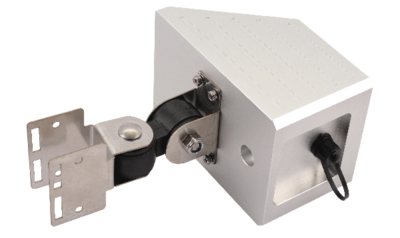

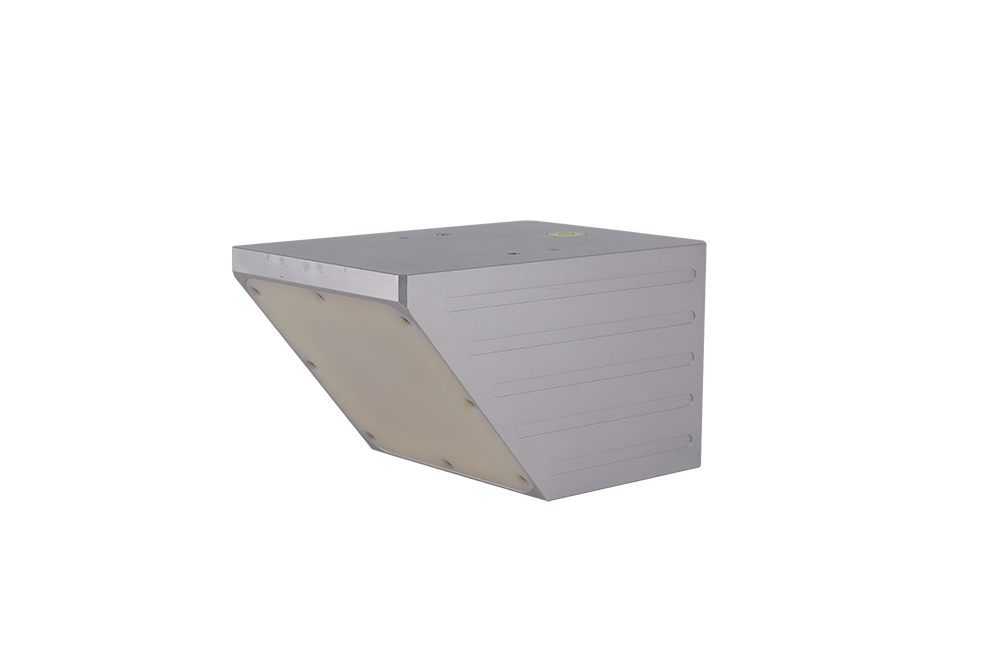

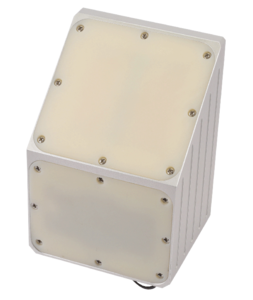

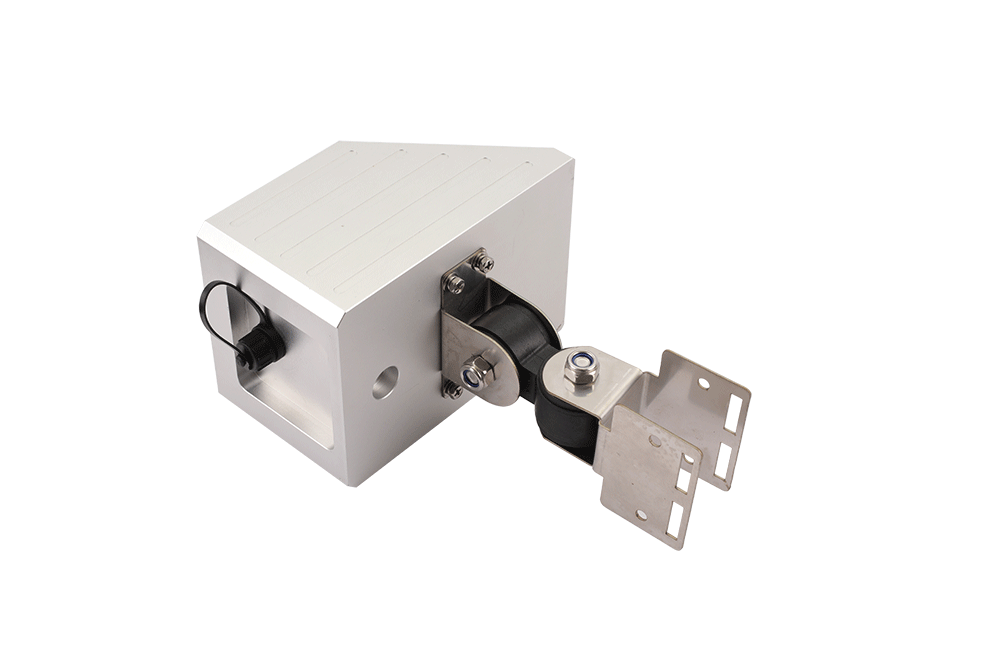

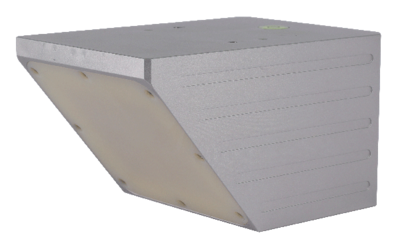

雷达流量计JJY-YLD2

产品概述：

4G雷达流量计是一款集成微带天线，射频电路及信号处理电路的雷达传感器模块，直接输出目标的速度信息，用于河道、明渠及地下管网等地方的流量测量；产品采用了全密封IP68防水设计，支持RS_485或4G通讯方式；工作频率更高，带宽更大，测量精度更高；量程可达到40m，盲区在0.4m以内；支架的固定方式安装更方便。

结构特点：

基于自研CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。最窄4°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。一体化平板天线设计，大气简约。
模块采用德国进口集成芯片，前置低噪声放大器，超高灵敏度。高超的PCB布技术，超低中频采样噪声，稳定可靠的算法加持。

使用示意图：

检测原理：

主要由雷达流速计、雷达水位计组成，流速计用于采集流体表面流速，并经过模型计算得到过水断面平均流速，再结合水位计测得的水位以及断面信息算出过 流断面面积，从而利用公式流量=平均流速×过流断面面积×修正系数得到流量，其中修正系数是根据实际测量环境得到的标准值进行计算得到。

产品参数：
